概述:

　　SA型泵系單級、雙吸水平中開式離心泵，適應于工廠、城市、礦山、電站、農田、水利工程等領域。用輸送不含固體顆粒的清水或物理、化學性質類似于水的其它液體，被輸送的介質溫度為0℃～80℃。允許最大進口壓力0.6Mpa。

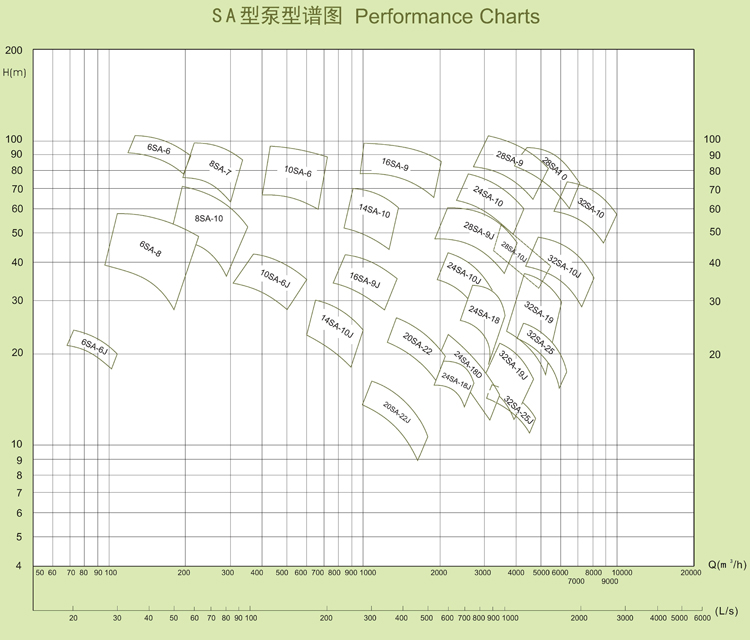

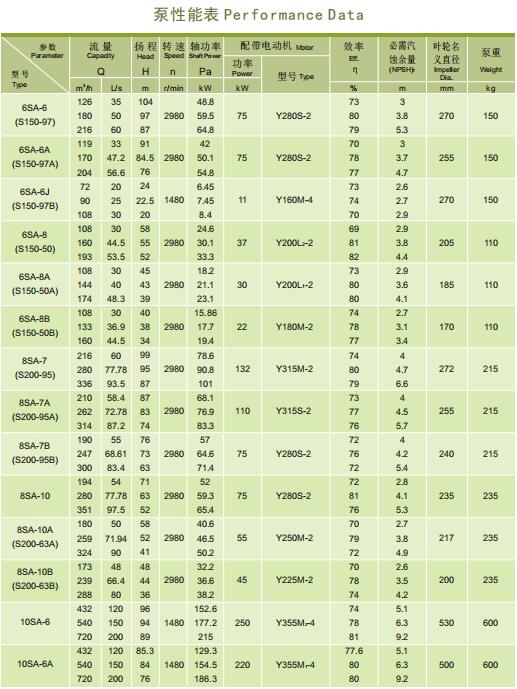

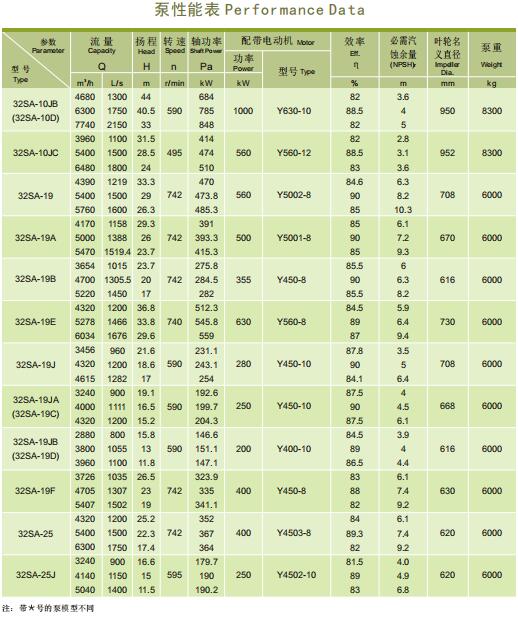

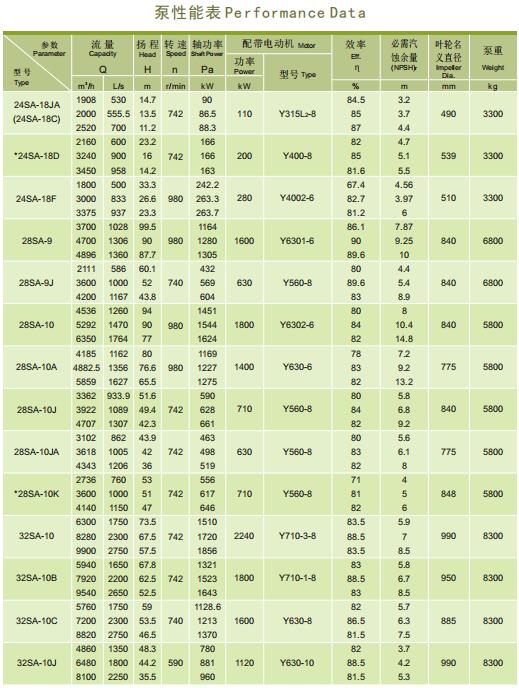

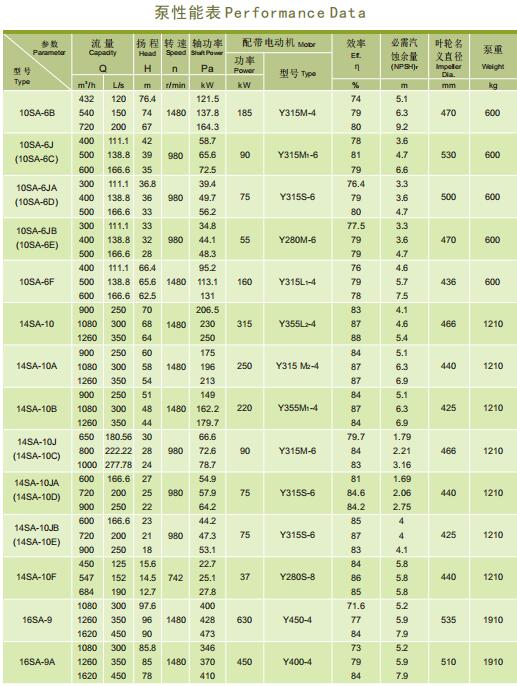

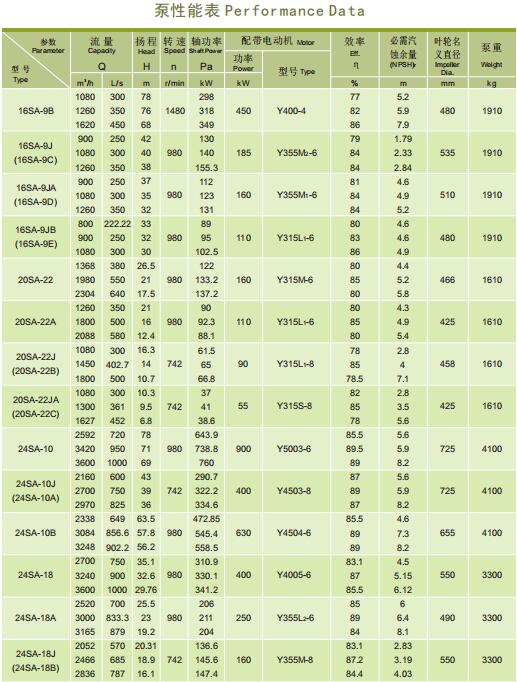

參數范圍：

　　流量Q   72～10000m3/h      揚程H  9～110m

型號說明：

　　如：10SA-6JA

　　10——吸入口徑被25除（即吸入口徑為250mm）

　　SA——單級雙吸水平中開式離心泵

　　6——比轉數被10除化整的約數

　　J——表示額定轉速變化

　　A——表示葉輪外徑第一次變化，A、B、C……依次類推

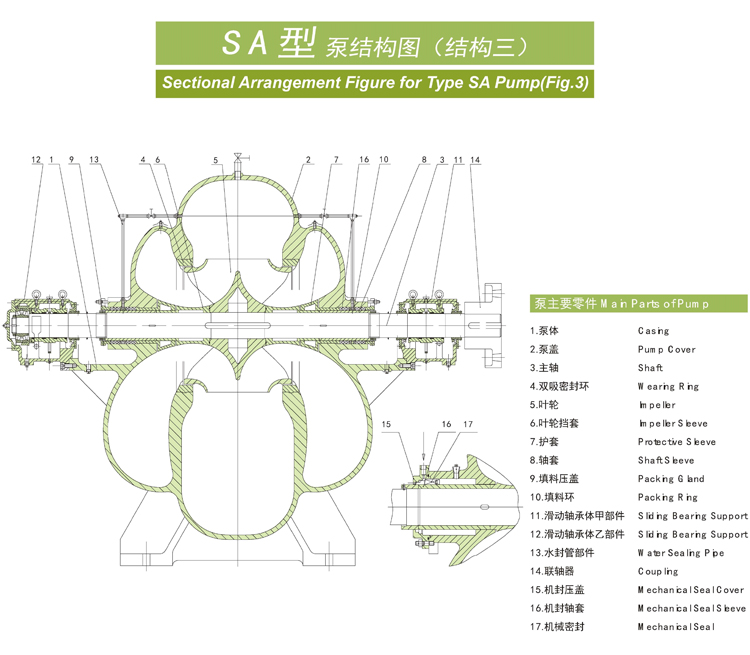

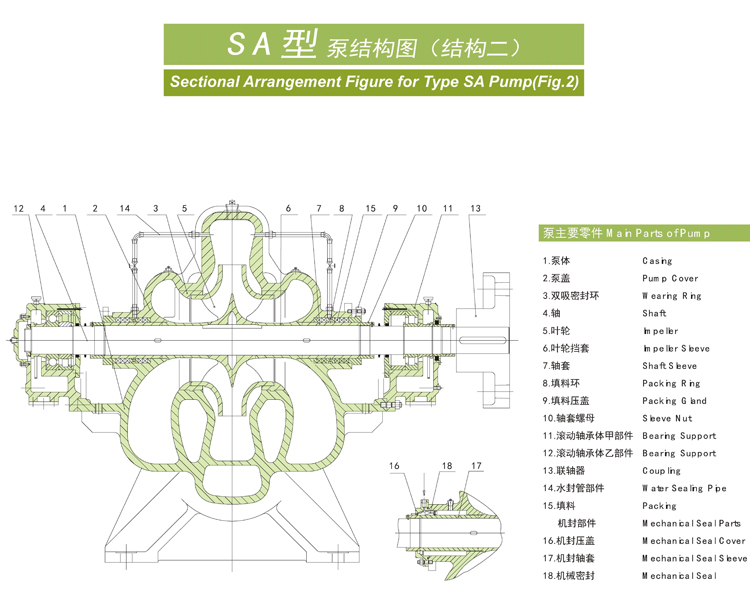

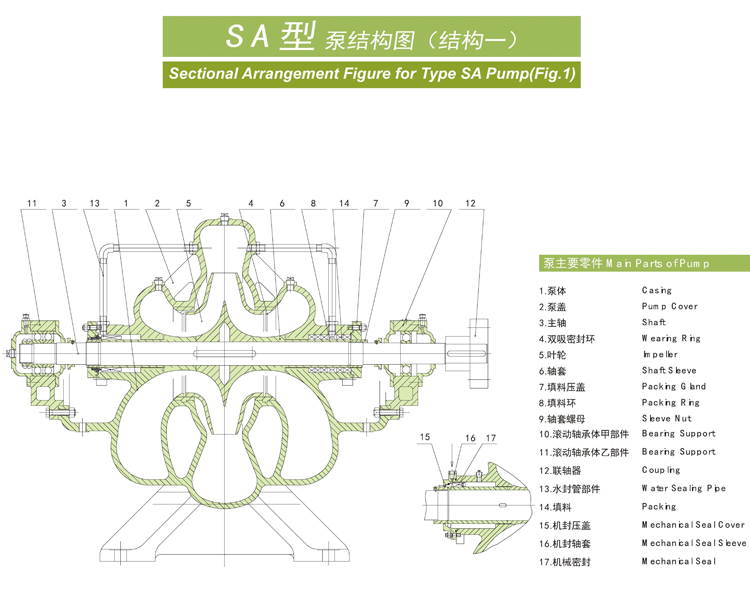

結構說明

　　1、SA型泵的吸入口和排出口均鑄在泵體上，成水平方向，與軸線垂直。泵體與泵蓋水平分開，以便揭蓋檢查內部零件時，不必拆卸管路及電動機。從轉動一端看，泵軸均為逆時針方向旋轉。

　　2、本型泵的主要結構除軸承部件和軸套有幾種不同結構外，其他部分大體相同。

　　軸承結構：有的泵用球軸承，用油杯注油潤滑或用油環濺油潤滑；有的泵用鑲有合金軸瓦的套筒軸承，一端加裝單列向心球軸承。雙吸泵的軸向力基本上是平衡的，部分末平衡的軸向力，由單列向心球軸承承受之。

　　軸套結構：有的泵的軸套帶有螺紋，兼作螺母以固定葉輪；有的泵每端用兩個軸套，其中一個帶有螺紋；有的泵除軸套外，另用軸套螺母，以固定軸套和葉輪。

　　3、本型泵主要零件有：泵體和泵蓋、葉輪、軸、密封環、軸套、軸承體、軸承、填料套和填料環等。

　　除了軸用優質碳素鋼，螺栓、螺釘、螺母，鍵等零件用鋼材制成外，泵的其他零件大部分都用鑄鐵制成。

　　泵的葉輪、密封環和位于填料部分的軸套，均為易損件，磨損后可用備件更換。

　　軸承部分如裝有油杯，用鈣基油潤滑，凡用油環濺油潤滑的軸承，用2號或3號錠子油潤滑。

　　4、填料密封由填料套、填料環、填料和填料壓蓋等組成。填料室鑄在泵體和泵蓋上。填料的松緊程度必須適當，以液體能一滴滴滲出為宜，太緊則軸套易發熱；太松則液體流失多，都會降低泵的效率。
